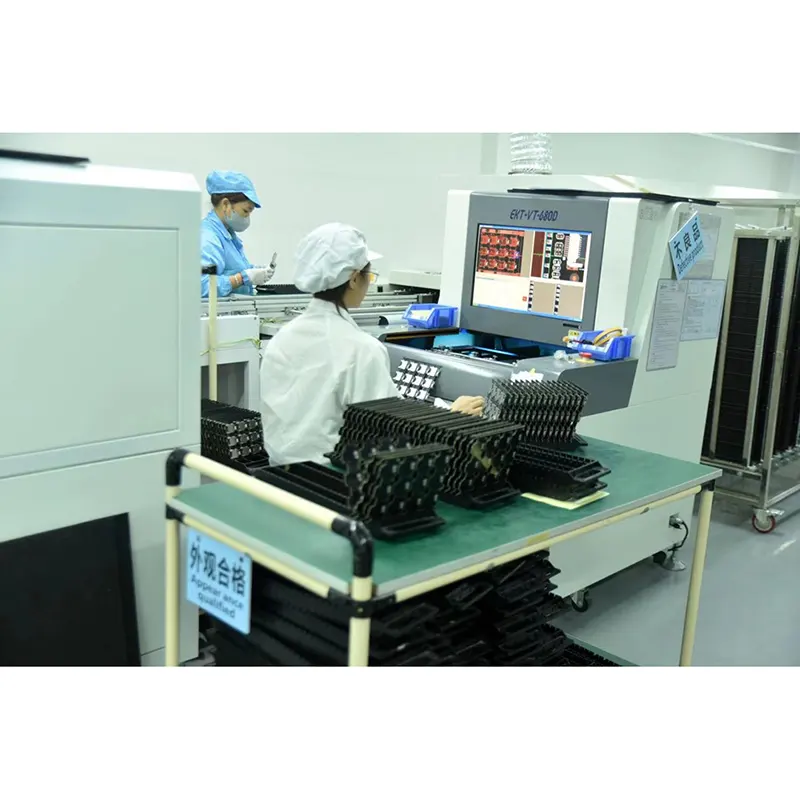

PCBA自動光学検査

高品質のPCBA自動光学検査は中国のメーカーHitechによって提供されています。 AOI システムは、高度な光学イメージング技術とコンピューター アルゴリズムを利用して PCB を分析し、予想される設計または品質基準からの逸脱を特定します。これらのシステムは、はんだ接合部、コンポーネントの存在と位置合わせ、極性、その他の視覚的欠陥など、PCBA のさまざまな側面を検査できます。

PCBA AOI のプロセスには通常、次の手順が含まれます。

画像取得: 高解像度カメラは、さまざまな角度や照明条件で PCBA の画像をキャプチャします。

画像処理: 取得した画像は、コントラストを強調し、ノイズを除去し、関連する特徴を抽出する特殊なソフトウェアを使用して処理されます。

欠陥検出: 処理された画像が予想される設計仕様または参照画像と比較され、逸脱や欠陥が特定されます。これには、コンポーネントの欠落、コンポーネントの位置ずれ、トゥームストーン、リードの浮き、はんだブリッジ、はんだの不足または過剰、その他のはんだ付け異常のチェックが含まれます。

欠陥の分類: 検出された欠陥は、その重大度と、PCBA の機能および信頼性への影響に基づいて分類されます。これは、必要な是正措置を優先順位付けして決定するのに役立ちます。

レポートと分析: AOI システムは、欠陥の種類、数量、位置など、検査された PCBA に関する詳細なレポートと統計を生成します。この情報は、プロセスの改善と品質管理に役立ちます。

PCBA AOI には、製造プロセスにおいて次のようないくつかの利点があります。

速度と効率: AOI システムは PCBA を迅速に検査できるため、手動の方法と比較して検査時間を大幅に短縮できます。

精度と一貫性: 自動化された検査プロセスにより人的ミスが排除され、一貫性のある信頼性の高い結果が保証されます。

コスト削減: AOI は手動検査と再作業の必要性を減らし、人件費を最小限に抑え、全体的な生産効率を向上させます。

プロセスの最適化: AOI システムから収集されたデータとレポートを使用して、傾向を特定し、製造プロセスを改善し、欠陥の再発を防止できます。
